Abans de passar a la produccion en massa, los desvolopaires de batariás an generalament besonh de confirmar se lors materials e paramètres de fabricacion pòdon foncionar de manièra fisabla. Una linha pilòt d'ions de liti permet als engenhaires de testar aqueles processus jos de condicions de fabricacion a l'escala pilòt-.
Lo sistèma pren en carga d'estapas claus de fabricacion inclusent la preparacion dels electrodes, lo revestiment, lo tractament dels electrodes, l'assemblatge de cellulas cilindricas, lo rempliment d'electrolits, la formacion e los tèsts de performància.
La produccion de cellulas a escala pilòt-ajuda los engenhaires a avalorar la compatibilitat del material, a ajustar los paramètres de procès e a identificar de problèmas de produccion possibles abans de passar a la fabricacion a granda escala.
Tipes de batariás adeqüats
Formats de cellulas cilindricas
La linha pilòt pòt èsser configurada per de formats de batariá cilindrica inclusent:
● 18650
● 21700
● 26650
● 32650
● 32700
Químicas d'ions de liti-
Compatible amb de quimicas de batariás d'ions de liti comunas inclusent:
● NMC
● NCA
● LCO
● LTO
La configuracion de l'equipament pòt èsser ajustada segon los materials dels electrodes, lo dessenh de la cellula e las exigéncias de produccion.
A prepaus de clau en man
Composicion de l'equipament de basa
Preparacion d'electròdes
La seccion de preparacion dels electrodes inclutz lo mesclador de vuèg planetari, la maquina de revestiment, la maquina de pressatge contunhat, la maquina de fendascla automatica e lo forn de forn per la produccion de catòdes e d'anòdes.
Assemblatge de cellulas
La seccion de montatge de cellulas inclutz la maquina d'enrotlament automatic, la maquina de soudadura de clòsca inferiora, la maquina de ranura automatica e la bóstia de gants per l'assemblatge e la manipulacion de las cellulas cilindricas.
Emplenatge e estancament
La seccion de rempliment e de segellatge utiliza una maquina d'injeccion de liquid amb pompa Hibar, un soldaire laser e una maquina de segellatge linear per l'emplenatge d'electrolits e lo segellatge de las cellulas.
Formacion e Gradacion

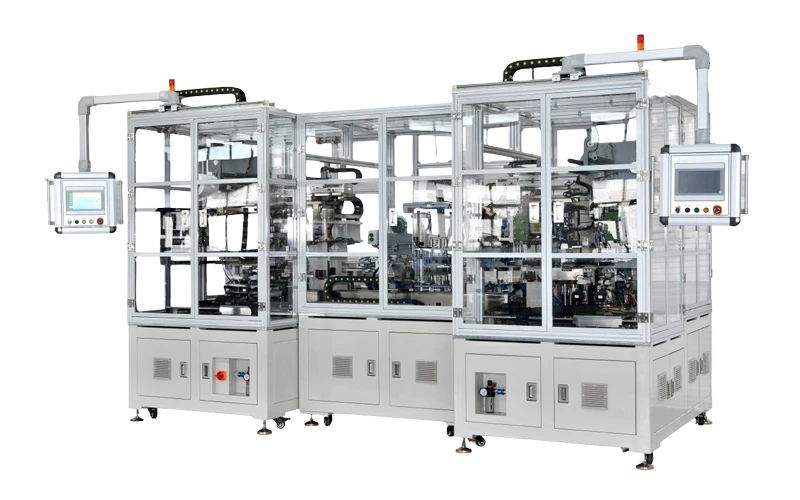

La maquina de formacion, l'equipament de tèst OCV/IR, la maquina de classament e la maquina de classament son utilizats per l'activacion de las cellulas e l'avaloracion del rendiment.
Sistèmas auxiliars
Los sistèmas de supòrt incluson lo sistèma de recuperacion NMP, lo sistèma de desumidificacion de l'usina, la pompa de vuèg e d'autras utilitats necessàrias.

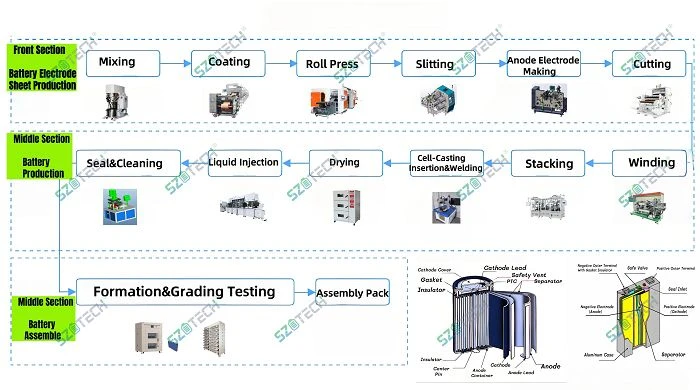

Batariá d'ions de liti cilindricaDiagrama de flux del procès de batariá
Flux de procès de produccion complet
Preparacion de matèrias primièras
Los materials de catòde e d'anòde son secats, pesats e preparats segon la formulacion requerida.
Mescla de pasta
Los mescladors a vuèg planetaris son utilizats per mesclar de materials actius, d'additius conductors e de ligants en tot contrarotlar la consisténcia de la pasta.
Revestiment d'electròdes
La pasta d'electròdes es recoberta sus de collectors de corrent e secada dins de condicions contrarotladas.

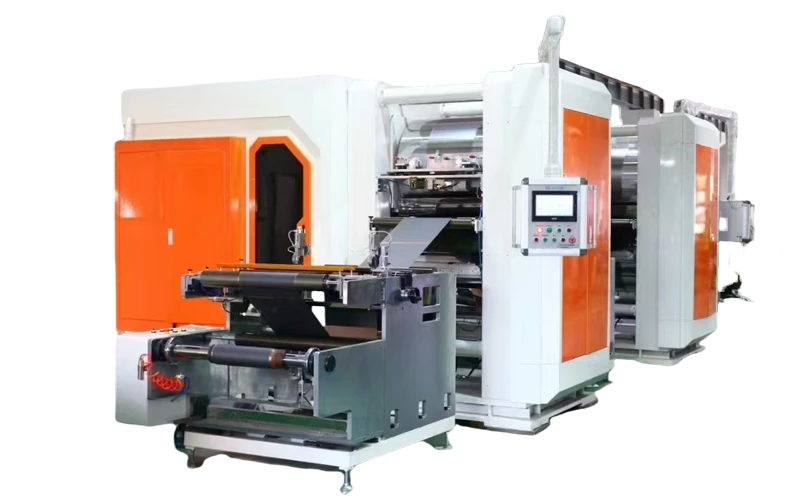

Calendatge e fendasclament
Las fuèlhas d'electròdes son comprimidas per aténher la densitat requerida e puèi fendascladas en largors adequadas per l'assemblatge de las cellulas.
Assemblatge de cellulas cilindricas
Los electrodes e los separators son assemblats a travèrs d'enrotlament automatic, seguit d'insercion de caisson, de soudadura e de neteja.
Emplenatge e estancament d'electrolits
L'electrolit es injectat dins de condicions contrarotladas, seguits de processus de plaçament e de sagement al vuèg.
Formacion e ensages
Las cellulas patisson de cicles de formacion, de tèsts OCV, de classament e de classament per avalorar la performància e la coeréncia electricas.
Embalatge
Las cellulas qualificadas son inspeccionadas e preparadas per de tèsts suplementaris o d'aplicacions pels clients.
Linha pilòt de batariá cilindrica
Perqué causir nòstra linha pilòt d'ions de liti
Test de processus abans l'escala-naut
La linha pilòt dona als fabricants la possibilitat d'avalorar la preparacion dels electrodes, los procèsses d'assemblatge e la performància de las cellulas abans la produccion en massa.
Ajustament dels paramètres de procès
Los engenhaires pòdon ajustar los paramètres de revestiment, d'enrotlament, de rempliment e de formacion en foncion dels resultats reals dels tèsts de cellulas.
Integracion completa del flux de produccion
Lo sistèma connecta de multiplas estapas de produccion dins un flux de trabalh, en redusent los problèmas d'integracion entre provesidors d'equipaments separats.
Avaloracion de la qualitat
Los equipaments de tèst e de classament ajudan a avalorar la consisténcia de las cellulas e a melhorar los processus de fabricacion pendent lo desvolopament.
Equipament ligat
Lista d'equipaments
| Non. | Talhièr | Nom de l'equipament |
|---|---|---|
| 1 | Catòde | Forn |
| 2 | Mesclador de vuèg planetari | |
| 3 | Barril de rotacion amb sistèma de levatge | |
| 4 | Viscomètre | |
| 5 | Maquina de revestiment | |
| 6 | Espessor | |
| 7 | Maquina de calandrar de pilas | |
| 8 | Maquina de Talha Automatica | |
| 9 | Forn de forn | |
| 10 | Anòde | Maquina d'aiga desionizada |
| 11 | Mesclador de vuèg planetari | |
| 12 | Barril de rotacion amb sistèma de levatge | |
| 13 | Viscomètre | |
| 14 | Maquina de revestiment | |
| 15 | Espessor | |
| 16 | Maquina de calandrar de pilas | |
| 17 | Maquina de Talha Automatica | |
| 18 | Forn de forn | |
| 19 | Assemblada | Enrotlament automatic |
| 20 | Testaire de cortcircuit | |
| 21 | Maquina de Soldadura de Casca de Fondo | |
| 22 | Maquina de ranuracion automatica | |
| 23 | Forn de forn | |
| 24 | Emplenatge e estancament | Bóstia de gants |
| 25 | Maquina de Inyeccion de Liquido (Bomba Hibar) | |
| 26 | Maquina de pè al vuèg | |
| 27 | Soldaire laser | |
| 28 | Maquina de Selladura Lineara | |
| 29 | Maquina de netejar de pilas | |
| 30 | Maquina de contraccion de PVC | |
| 31 | Notacion e tèst | Maquina de formacion |
| 32 | Ordenador | |
| 33 | Emmagazinatge a nauta temperatura | |
| 34 | Emmagazinatge a temperatura normala | |
| 35 | Imprimenta de jet de tinta de cellula | |
| 36 | Sistèma de tèst OCV/IR | |
| 37 | Maquina de tèst e de classament OCV | |
| 38 | Maquina de classament | |
| 39 | Maquina de triar | |
| 40 | Sistèmas de supòrt | Sistèma de recuperacion NMP |
| 41 | Sistèma de desumidificacion de las plantas | |
| 42 | Sistèma d'aiga purificada | |
| 43 | Pompa de vuèg + Sistèma d'aire comprimit + Maquina de secatge de refregiment |
Cases d'aplicacion
Desvolopament de batariás de veïculs electrics
Utilizat pel desvolopament de batariás de liti-ions cilindricas e la verificacion del procès abans la produccion de batariás EV a granda escala.
Desvolopament del sistèma d'emmagazinatge d'energia
Utilizat per desvolopar de cellulas per d'aplicacions d'emmagazinatge d'energia a l'escala residenciala, comerciala e grasilha.
Pròvas de batariá d'electronica de consum
Convenent per avalorar las cellulas cilindricas utilizadas dins l'electronica portabla e los produches ligats a l'energia-.
Validacion del material de la batariá
Permet als cercaires de testar de novèls materials de catòde, d'anòde e d'electrolit dins de condicions de fabricacion realistas.
Novèl desvolopament de la quimia de las batariás
Sosten los estudis de processus per las tecnologias de batariás emergentas e los dessenhs de cellulas optimizats.
Laboratòris de l'Universitat e de l'Institut de Recèrca
Proveís de capacitats de fabricacion a l'escala pilòt-per de projèctes de recerca de batariás academicas e industrialas.
Produccion pilòt d'arrenjament de batariá
Ajuda las startups a validar los procèsses de fabricacion abans d'investir dins d'installacions de produccion mai grandas.
Forças e servicis de l'entrepresa
Supòrt d'engenharia
Del dessenh de la linha pilòt a l'integracion de l'equipament, nòstra còla d'engenharia sosten los fabricants de batariás amb la planificacion dels procèsses, la seleccion d'equipaments e l'optimizacion de la produccion.
Trabalham amb de clients sus la preparacion dels electrodes, l'assemblatge de cellulas, la formacion e los procèsses d'ensages segon diferentas quimicas de batariá e dessenhs de cellulas.
Societat partenari
FAQ
Q: Per qué es utilizada una linha pilòt d'ions de liti?
R: Una linha pilòt d'ions de liti es subretot utilizada pendent lo desvolopament de la batariá e las primièras estapas de produccion. Permet als engenhaires de testar de materials, d'ajustar los paramètres de fabricacion e de produire de cellulas d'ensag abans d'investir dins una linha de produccion a plena escala.
Q: Quinas cellulas cilindricas pòt produire la linha pilòt?
R: Lo sistèma pòt èsser configurat per de formats cilindrics inclusent las cellulas 18650, 21700, 26650, 32650 e 32700.
Q: Quins processus son incluses dins la linha pilòt?
R: La linha pilòt cobrís la preparacion dels electrodes, lo revestiment, lo calendratge, la fendadura, l'enrotlament, l'assemblatge de cellulas, lo rempliment d'electrolits, la formacion e l'ensag.
Q: La linha pilòt pòt èsser personalizada per de materials diferents?
A: Òc. La configuracion de l'equipament e los paramètres del procès pòdon èsser ajustats segon los materials dels electrodes, la quimia de la batariá e las exigéncias de concepcion de la cellula.
Q: Qu'es la capacitat de produccion d'una linha pilòt d'ions de liti?
R: La capacitat de produccion depend del format de la cellula, dels requisits del procès e de la configuracion de l'equipament. Las linhas pilòt son generalament concebudas per la produccion de pichons lots e la validacion del procès abans la produccion en massa.
