Maquina de soldadura ultrasònica

Aquesta maquina de soudadura ultrasonica de tab provesís la solucion de soudadura optimala per de rotlèus de gelatina delicats, post-caud-en produccion de pilas d'ions de liti de cellula prismatica e de pòcha. Lo procès de pression a caud-definis soinosament la densitat e la porositat de l'electròde. Los metòdes de soudadura tradicionals riscan de damatjar aquela estructura a travèrs d'intrada de calor. Lo procès de soudadura ultrasonic aplica de vibracions de frequéncia nauta- jos pression, en generant de friccion a l'interfàcia de la lenga d'alumini per formar un ligam a de temperaturas en dejós del ponch de fusion del metal. Aquesta "soudadura a freg" es cruciala, perque empacha lo recuèch o la distorsion del rotlèu de gelatina gerit termicament, en salvagardant sa performància electroquimica. La maquina apond aital lo born electric sens desfar lo trabalh de precision prealabla d'empilatge e de pression a caud.

Requisits de paramètres tecnics



1.Especificacions del produch aplicablas: 20K6000W

2. Especificacions de la talha de la cellula: (espessor * largor * nautor inclusent la placa de cobèrta)

Modèl de plan de batariá: cellula 280AH



3. Paramètres tecnics principals



projècte	Nom
	SZO-2060
1. Material de basa
1.1 Catòde
1.1.1 Material de basa (Electròde)	Fuèlha d'alumini
1.1.2 Espessor de la basa (electròde)	12-16um
1.1.3 Material del Pad (Terminal)	Onglets d'alumini
1.1.4 Fil	0.2
1.2 Anòde
1.2.1 Material del substrat (electròde)	papièr de coire
1.2.2 Espessor del substrat (electròde)	6-8um
1.2.3 Material del Pad (Terminal)	Anòde de niquèl
1.2.4 Espessor del Pad (Terminal)	0.2
2. Cellula de batariá
2.1 Procès de costura
2.2 Nombre maximal de jaces per la superposicion (Critèris d'acceptacion)
2.3 Espessor de la cellula
3. Soldadura de l'aurelha de pòl
3.1 Metòde de soudadura d'aurelha de pòl	80 jaç
3.2 Direccion de soudadura d'aurelha de pòl	Vertical o orizontal
3.3 Longitud de soldadura	18
3.4 Largor de perla de sòudadura	5
3.5 Temps de soudadura	2S
3.6 Punts de soudadura	2 filas
3.7 Pression	0MPa a 1 MPa, ajustable
3.8 Interval d'ajustament del temps	0 a 60 segondas, ajustable
3.9 Vida de vida de la superfícia soudada	Mai grand o egal a 100 000
4. Tèsta de soudadura estandard
4.1 Material del cap de soudadura	Acièr de nauta velocitat-importat
4.2 Nautor del ponch de soudadura	1mm
4.3 Distribucion de punt/ondulacion de soldadura	Lo cap de soudadura superior a una textura drecha o de motiu d'arròs-, del temps que lo mòtle inferior presenta un motiu de malha.
4.4 Nautor de la superfícia de soudadura dempuèi lo cap de soudadura	＞5mm
4.5 Longitud del cap de soldadura	Mai grand o egal a 130mm
4.6 Superfícias de soldadura disponiblas del cap de soldadura	2

4.7 Direccion de instalacion del cabezal de soldadura	largament
4.8 Gamma d'amplitud ajustable	Mièja-onda 20~40um
5. Transductor
5.1 Diferéncia de frequéncia entre los transductors	Mens o egal a 400Hz
5.2 Diferéncia d'impedància entre los transductors	Mens o egal a 4Ω
5.3 Diferéncia de capacitat entre los transductors	Mens o egal a 400PF
5.4 Resisténcia a l'isolacion del transductor e de l'abric	Mai grand o egal a 30MΩ
5.5 Tolerància a la poténcia	6000W+ (pic)
6. Generador ultrasonic
6.1 Metòde de contraròtle de frequéncia	Incorporat-reglable de frequéncia
6.2 Foncion d'amplitud constanta	Commutacion de l'alimentacion de tension constanta corrent constant (amplitud constanta)
6.3 Amplitud infinidament ajustable	Ajustament contunh
7. Produches
7.1 Aparéncia	Pas de soudadura falsa, pas de penetracion, pas de fugida, de soudadura solida, e de penetracion en jaces
7.2 Critèris d'acceptacion	En tèrmes de tecnologia, l'indici de mesura principal es que l'efièch de soudadura respond a las exigéncias del fabricant e garentís la capacitat de produccion
8. Vida de concepcion de l'equipament	8–10 ans



Components de l'equipament (linha de produccion)

1. Principi de foncionament de l’equipament

El transductor convierte el señal de oscilacion de alta frecuencia ultrasonica de alta-potencia en la frecuencia correspondiente de energia mecanica, que se aplica a la interfaz de la chapa de metal a soldar, de manera que la chapa de metal se calenta instantaneamente en la interfaz, y luego las particulas en la rejilla de metal se activan, por lo que las moculas de interfaz de la chapa de metal penetrat l'un dins l'autre e soudada amassa.



2. Estructura de l'equipament

La maquina de soldar metallic es subretot compausada de generador ultrasonic, transductor, mòtle, pèças pneumaticas, bastiment e atal.



3. Especificacions de performància del dispositiu

tipe d'unitat	frequéncia supersonica	Poténcia d'ultrasons	pression	periòde de soudadura	tension	pes
SZO-2060	20KHz	6000W	0,2-0,8MPA	Mens de 0,6S	380V/50Hz	60KG



4. Foncionalitats del periferic

Caracteristicas de performància JHN2060

A. Equipat de tecnologia avançada de circuit de corrent constant e de tension, amb una amplitud ultrasonica ajustabla de contunh;

B. Equipat d'un sistèma de contraròtle d'armari ICS intelligent que presenta una tecnologia ultrasonica segondària, lo sistèma realiza una autoverificacion automatica al moment de l'arrenjament, permet una segmentacion de vibracion intelligenta, provesís un seguiment automatic, e pren en carga la transmission de senhal a la maquina.

C. L'estructura mecanica davancièra presenta un sistèma de ralh de guida de tipe X- alemand, assegurant una precision excepcionala.

D. sistèma de proteccion :

Sistèma de proteccion de tension (interval de tension de foncionament 360V-400V); manten la poténcia de sortida e la frequéncia de trabalh de la maquina pendent l'estabilizacion automatica de la tension.

Sistèma de proteccion de subrecarga; Proteccion contra la subrecorrent; Compensacion automatica per l'instabilitat de la frequéncia de l'alimentacion; (5) Retroalimentacion del senhal de proteccion de subrecarga de soldadura

E. Totes los instruments de mesura de l'equipament devon utilizar d'unitats metricas.

F. Susvelhament de donadas informaticas e mandadís de donadas.

G. Sistèma ICS Intelligent

Circuit numeric de puce intelligent, integracion de nauta-densitat del sistèma de tractament central, contraròtle de prelevament de millisegondas.

H. Segmentacion d'amplitud intelligenta amb seguiment automatic

Dins lo periòde de temps de 0-1000ms, l'amplitud pòt èsser fixada de 1% a 100% per s'adaptar melhor a diferents processus de soudadura, per que la maquina pòsca foncionar coma volètz.

I. Alimentacion del sistèma-sus l'auto-pròva e la recèrca de frequéncia automatica

Après lo remplaçament o la reparacion del cap de soudadura, lo sistèma a pas besonh d'èsser recalibrat (d'autras entrepresas domesticas an besonh de cercar la frequéncia ressonanta del generator coma una anciana ràdio).

J. Seguiment automatic de la frequéncia pendent lo foncionament

Pendent lo foncionament, lo cap de soudadura e la frequéncia del transductor seràn compensats amb lo cambiament de temperatura e de carga. La maquina de soldadura intelligenta Jinhe Neng pòt automaticament cercar e seguir la frequéncia ressonanta del transductor dins tota la gamma, en s'assegurant que lo transductor fonciona totjorn dins l'estat de resson, en assegurant lo foncionament eficient de l'equipament, e la soldadura es mai establa e fisabla.

K. Presenta de mòdes de soudadura multiples, inclusent l'energia e lo sincronizacion intelligenta

Diferents mòdes de soudadura s'adaptan a diferents besonhs de procès de soudadura per obténer un melhor efièch de soudadura.

Los paramètres de soudadura L. 7-20 pòdon èsser predefinits

7-20 paramètres de soudadura pòdon èsser predefinits per avança per s'adaptar a diferents besonhs del procès de soudadura, e l'operator pòt recuperar dirèctament las donadas per soudar, çò que melhora fòrça l'eficiéncia del trabalh.

Ecran tactil HD de M. 7-inch

Un grand ecran tactil de maquina umana HD amb una interfàcia de foncionament de tablèu intuitiva.

N. Visualizacion digital de la performance de soldadura y representacion grafica del proceso de soldadura

L'efièch de soudadura es presentat a travèrs de donadas sus l'ecran tactil de la maquina umana-de nauta definicion, e lo procès de soudadura es afichat dins una corba, de sòrta que l'efièch siá vertadièrament parlat per de donadas.

O. Resultats de sòuda de sortida en utilizant de protocòls de comunicacion estandard

Las donadas de soudadura pòdon èsser transmesas a l'ordinator de susvelhança de qualitat Mong Kok, per que las donadas de soudadura pòscan èsser traçadas e lo taus de defaut pòsca èsser redusit.

P. Proteccion e susvelhança de la seguretat del sistèma

La proteccion del sistèma intelligent garda vòstre periferic segur dels blocatges. (Los modèls mai ancians d'autras marcas domesticas s'escrachan sovent a causa d'un marrit depuracion.)

Q. Sortida d'alarma e foncion de reïnicializacion

Podètz definir de valors d'alarma diferentas per far lo contraròtle de qualitat mai en plaça.

R: Definir la proteccion contra senhal multi-nivèl

Podètz definir una proteccion contra senhal multi-nivèl per separar l'interfàcia de depuracion de l'administrator de l'interfàcia de l'operator.



5. Talha del periferic

5.1 Dimensions del generator (longitud x largor x nautor): 515mm x 410mm x 170mm; pes: 30~48KG.

5.2 Dimensions del cap (longitud x largor x nautor): 480mm x 200mm x 480mm; pes: 30-45kg.

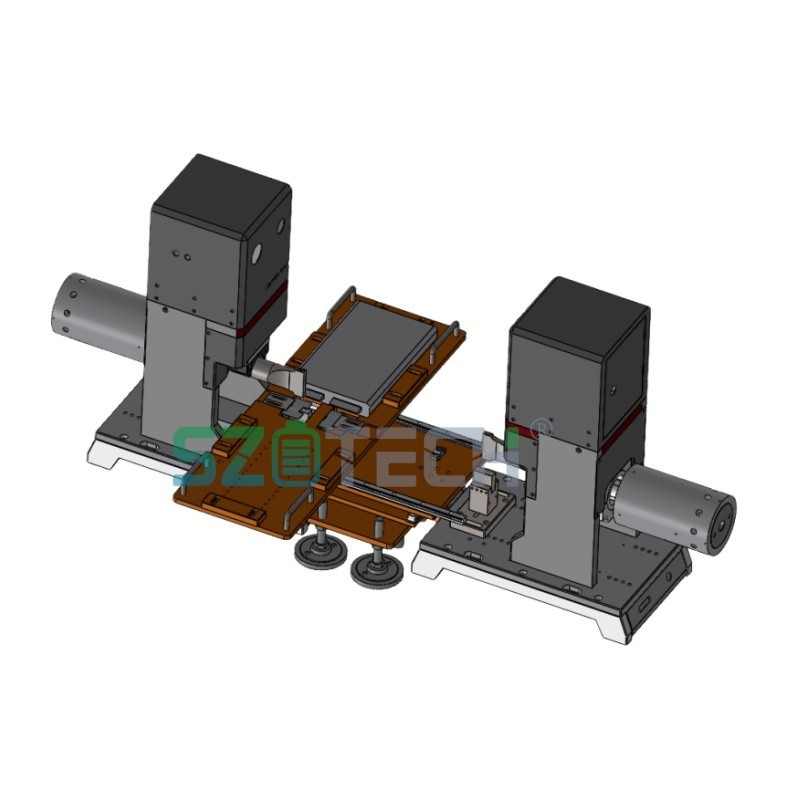

6. Imatge fisica de l'equipament: (Aquesta imatge es per referéncia solament, subjècte al produch real)







7. Lista de composicion de l'equipament

numèro de comanda	Nom de l'organizacion	foncion	quantitat
1	generator ultrasonic	Un dispositiu de conversion de frequéncia que convertís lo corrent de frequéncia industriala en corrent oscillant amb una frequéncia ultrasonica de 20KHz	1 ensemble
2-01	Transductor del sistèma de vibracion-	L'efièch piezoelectric convertís l'energia electrica de frequéncia ultrasonica alimentada dins lo generator en energia de vibracion mecanica	1 branca
2-02	Barra d'amplitud del sistèma de vibracion-	Cambiar l'amplitud	1 branca
2-03	Sistema de vibracion-cap de soldadura	Aplicar l'energia mecanica a l'interfàcia de la fuèlha metallica a soudar	1
3	Rack (Cap)	Components mecanics e pneumatics d'un sistèma de vibracion fixa	1 ensemble
4	Connexion lo cable	Connectatz lo generator ultrasonic al bastidor (cap)	2 articles



Especificacions de concepcion dels compausants principals de l'equipament



1.Seccion de circuit (foncion e metòde d'implementacion)

nombre	Nom del compausant	Foncionalitat e mesa en òbra
1	interruptor de ret	Controlar l'alimentacion principala
2	Contactor de CA	Connexion de corrent d'alimentacion principala
3	Alimentacion de mòde de commutacion	Estabilizar la tension e lo corrent (amplitud constanta)
4	Generador ultrasonic-placa principala	Generar de senhals electrics oscilants.
5	Generator ultrasonic-modul d'amplificator de poténcia	Amplificador de poténcia.
6	Transformator de sortida del generator ultrasonic-	Senhal d'oscillacion de sortida e correspondéncia d'impedància.
7	Panèl de contraròtle-LOGO	Contraròtle de l'oraris de trabalh
8	Panèl de contraròtle de programa-LOGO-interfàcia TD	panèl d'operacion
